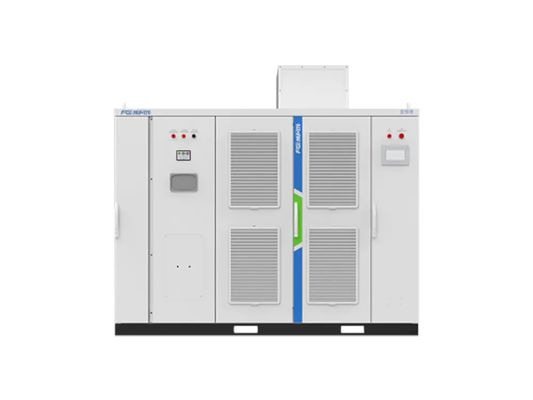

製品の特徴:
2/4クアダント同期 (永久磁石同期モーターを含む) /非同期モータープラットフォーム設計とユニット密封設計に基づいて,機械全体は,モジュール設計のアイデアと高生産効率を採用.
競争上の利点
制御システムのモジュール式設計,小さなハーモニック,正確な速度調節,パワーユニットのシール好み,環境への適応力
負荷タイプ:
扇風機と水ポンプの負荷; ハイストとベルトコンベアーの負荷.
表 JD-BP37-Fシリーズ (6kV) 仕様と寸法 (スイッチ機/受信キャビネットを除く)
| モデル | 適性電源 | 寸法と重量 | |||
| 幅 (mm) | 深さ (mm) | 高さ (mm) | 体重 (kg) | ||
| JD-BP37-225FJD-BP37-560F | 225kW/6kV560kW/6kV | 1700 | 1500 | 1900 | 1900年 2410年 |
| JD-BP37-630FJD-BP37-1120F | 630kW/6kV1120kW/6kV | 2200 | 1700 | 2120 | 3250 ¥4000 |
| JD-BP37-1250FJD-BP37-1400F | 1250kW/6kV1400kW/6kV | 3200 | 1700 | 2420 | 4950・5600 |
| JD-BP37-1600FJD-BP37-2800F | 1600kW/6kV 2800kW/6kV | 3500 | 1700 | 2420 | 69007300 |
| JD-BP37-3250F | 3250kW/6kV | 5850 | 1700 | 2420 | 11750 |
| JD-BP37-4000F | 4000kW/6kV | 6450 | 1700 | 2420 | 11800 |
| JD-BP37-4500FJD-BP37-5000F | 4500kW/6kV 5000kW/6kV | 6450 | 1700 | 2620 | 12950・13600 |
表 JD-BP38-Fシリーズ(第1回)0kV) S仕様と寸法 (スイッチ器具/受信キャビネットを除く)
| モデル | 適性電源 | 寸法と重量 | |||
| 幅 (mm) | 深さ (mm) | 高さ (mm) | 体重 (kg) | ||
| JD-BP38-250FJD-BP38-1000F | 250kW/10kV1000kW/10kV | 1750 | 1500 | 1900 | 2160 ¥3100 |
| JD-BP38-1120FJD-BP38-2000F | 1120kW/10kV 2000kW/10kV | 2800 | 1700 | 2120 | 4320 ¥5720 |
| JD-BP38-2250FJD-BP38-2500F | 2250kW/10kV2500kW/10kV | 4200 | 1700 | 2420 | 9380 |
| JD-BP38-2800FJD-BP38-4500F | 2800kW/10kV4500kW/10kV | 4500 | 1700 | 2420 | 10900 円 12500 |
| JD-BP38-5000FJD-BP38-5600F | 5000kW/10kV5600kW/10kV | 7900 | 1700 | 2420 | 14000円16500円 |
| JD-BP38-5900FJD-BP38-6800F | 5900kW/10kV6800kW/10kV | 7900 | 1800 | 2620 | 17600 円20350 |
| JD-BP38-8000FJD-BP38-9000F | 8000kW/10kV9000kW/10kV | 8100 | 1800 | 2720 | 21500 22800 |
表 JD-BP37-Tシリーズ(6kV)仕様と寸法 (スイッチ装置/受信キャビネットを除く)
| モデル | 適性電源 | 寸法と重量 | |||
| 幅 (mm) | 深さ (mm) | 高さ (mm) | 体重 (kg) | ||
| JD-BP37-280TJD-BP37-1000T | 280kW/6kV 1000kW/6kV | 2200 | 1700 | 2120 | 2400 ¥4430 |
| JD-BP37-1120TJD-BP37-1400T | 1120kW/6kV1400kW/6kV | 3200 | 1700 | 2420 | 55205600 |
| JD-BP37-1600TJD-BP37-2000T | 1600kW/6kV 2000kW/6kV | 3500 | 1700 | 2420 | 5850 ̇6090 |
| JD-BP37-2500T | 2500kW/6kV | 5550 | 1700 | 2420 | 10000 |
表 JD-BP38-Tシリーズ(10kV)仕様と寸法 (スイッチ装置/受信キャビネットを除く)
| モデル | 適性電源 | 寸法と重量 | |||
| 幅 (mm) | 深さ (mm) | 高さ (mm) | 体重 (kg) | ||
| JD-BP38-250TJD-BP38-1600T | 250kW/10kV1600kW/10kV | 2800 | 1700 | 2120 | 3500 円6450 |
| JD-BP38-1800TJD-BP38-2500T | 1800kW/10kV2500kW/10kV | 4200 | 1700 | 2420 | 9250 円9400 |
| JD-BP38-2800TJD-BP38-3250T | 2800kW/10kV 3250kW/10kV | 4500 | 1700 | 2420 | 99009950 |
注記:
1上記の寸法は参照のみです.詳細については,プロジェクト図と物理的なオブジェクトを参照してください.
2. 製品のアップグレードにより,このページの内容は定期的に更新されます. 製品を購入する必要がある場合は,最新の製品マニュアルを参照してください.
