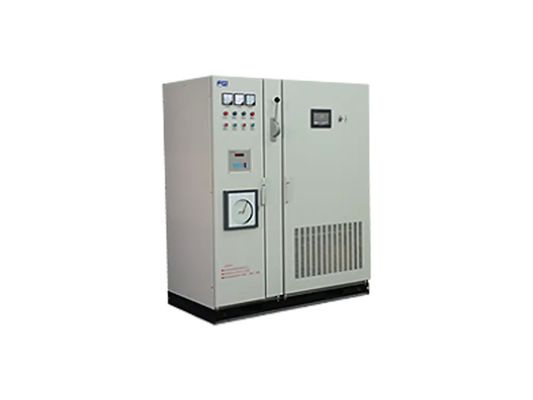

製品仕様
(1) メイン回路トポロジーは3階建ての構造を採用し,低電圧の電源装置を使用して,高い信頼性を持つ中電圧インバーター出力を実現します.
(2) 2 レベル回路と比較して,大きな出力レベルのために,出力側は,出力電圧と電流の波形を改善するRLC低パスフィルターに接続されています.騒音や振動がなく動きます通常のモーターは,デレーティングなしで使用できます.
(3) dv/dt は比較的小さいため,周波数変換器の電磁互換性が向上する.
(4) 電力網側での電圧変動を自動的に安定させることができる.
(5) スタート電圧を補償できる.出力端末を長いケーブルで接続すれば,ケーブル上の電圧損失をより良く補償できる.
(6) 電源周波数/周波数変換スイッチ (電動潜水式ポンプ負荷用の特殊スイッチ) がキャビネットに設定されています.
表 FG3000 シリーズインバーターの定数仕様
| 定数電圧 | モデル番号 | 定数電源 (kW) | 定数電流 (A) |
| 3AC 1140V | FG3000-037G-11 | 37 | 23 |
| FG3000-045G-11 | 45 | 28 | |
| FG3000-055G-11 | 55 | 34 | |
| FG3000-075G-11 | 75 | 48 | |
| 3AC 2300V | FG3000-125G-23 | 125 | 39 |
| FG3000-200G-23 | 200 | 62 |
注: 電動潜水式ポンプに使用されるGD3000シリーズインバータの場合,複数の電圧レベルにより,モデル選択は最大稼動電流に従って行う必要があります.
