特徴と機能
SVGは電網の電圧の上昇や低下を 迅速に回復し 手動の介入なしに 様々な電網条件に 適応します
波動する負荷に対して SVGは動的に 反応電流を供給し 電圧を迅速に安定させ 閃きを抑制します
制御システムは,連続的なオンラインバックアップスイッチを備えた二重電源 (380VAC/220VACまたは220VDC) を搭載し,1つの源が故障した場合でも継続的な動作を保証します.
私たちのキャビネットは 干渉防止設計で 厳格なEMCテストを通過し 電気磁気環境での 堅牢な性能を誇っています
二重マスター制御システムとパワーユニットの自動バイパスオプションは,部品の故障でも高い利用可能性と安定した動作を保証します.
事件
サイズ

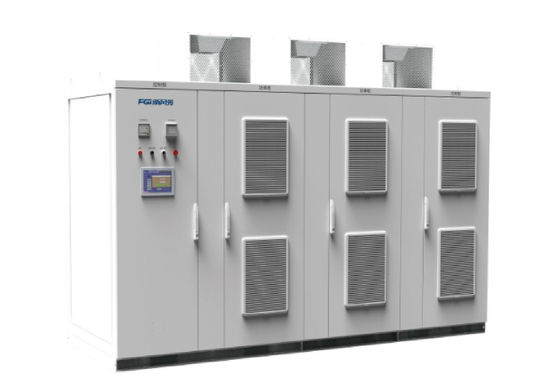

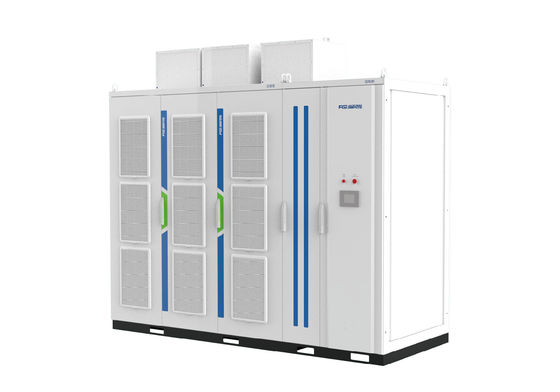

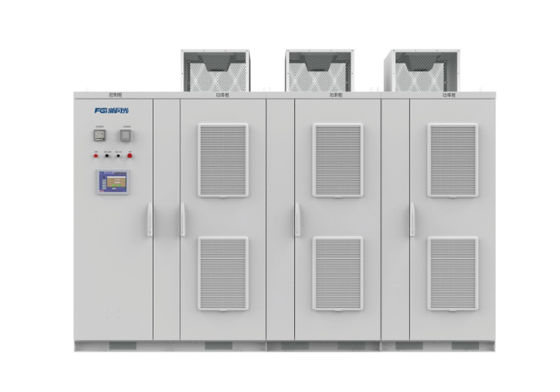

| 10~13.8kV静的 Va発電機 (SVG) 換気冷却型 | ||||
| 電圧クラス (kV) | 定数容量 (Mvar) | サイズ W*D*H(ミリ) |
体重 (kg) | 原子炉タイプ |
| 10~13年8 | 1.0・20 | 4500*1400*2600 | 2000 円3150 | 鉄核炉 |
| 3.0 | 4500*1400*2600 | 2000 円3600 | 鉄核炉 | |
| 4.0 | 4500*1400*2600 | 2000 円 4000 | 鉄核炉 | |
| 5.0 | 4500*1400*2600 | 4500 | 鉄核炉 | |
| 6.0 | 3400*1400*2600 | 2500 | 空気の核炉 | |
| 70.08. 銃を撃った0 | 6900*1400*2600 | 6350 | 鉄核炉 | |
| 9.0 ¥100 | 5600*1400*2600 | 4200 | 空気の核炉 | |
| 11.0 ¥120 | 5700*1400*2600 | 4200 | 空気の核炉 | |
| 13.0210 | 9500*1400*2600 | 7000 円9200 | 空気の核炉 | |
申請
1.太陽光発電と風力発電所の再生可能エネルギー統合 断続的な発電が電圧変動を引き起こす SVGは以下を提案します
2.工業用電力の品質管理 工業用電力の重荷は,しばしば電圧低下と低電源因子につながりますSVGのオファー:
3電力網と送電線の安定性 遠距離送電においてSVG申し出:
利益と利益
電源品質の問題による罰金や故障を防ぐために電力を調整し,電圧を安定させ,電網への影響を軽減します.
わかった線路損失を削減し インバーターの効率を最適化して フォトボルトア (PV) 発電所の出力を大幅に向上させます
ハーモニックを抑制し,全体的な電力品質を改善し,機器の損傷を軽減し,運用寿命を延長し,保守コストを下げます.
わかった電力供給が限られている地域では,発電を最大限に活用するために 発電所の電力供給を最大限に活用してください.
テクニカル仕様
| Na はme | Specifica はtion |
| 定数電圧 | 10kV±10%ほら13.8kV±10% |
| 測定点電圧 |
10kV±10%ほら13.8kV±10% |
| 入力電圧 | 0.9~1.1pu; LVRT 0pu ((150ms), 0.2pu ((625ms) |
| 頻度 | 50/60Hz 短期変動を許す |
| 生産能力 | ±0.1Mvar ±200Mvar |
| スタートパワー | ±0.005Mvar |
| 補償電流の解像度 | 0.5A |
| 応答時間 | <5ms |
| 過負荷能力 | >120% 1分 |
| 電力損失 | <0.8% |
| THDi | <3% |
| コントロールパワー | 380VAC, 220VAC/220VDC |
| 反応電力の調節モード | 容量および感電式自動連続シムな調整 |
| 通信インターフェース | イーサネット,RS485,CAN,光ファイバー |
| 通信プロトコル | Modbus_RTU,Profibus,CDT91,IEC61850- 103/104 試行錯誤を表示する |
| 実行モード | 定常装置反応電源モード,定常測定点反応電源モード,定常測定点電源因子モード,定常測定点電圧モード,負荷補償モード |
| パラレルモード | 複数のマシン並列ネットワーク操作,複数のバス総合補償および複数のグループFC総合補償制御 |
| 保護 |
バスの過電圧,バスの低電圧,SVG過電流,駆動障害,モジュール過電圧,過電流,過温,および 通信障害 保護入力インターフェース,保護出力インターフェース,異常なシステム電源およびその他の保護機能 |
| 欠陥処理 | N-2 操作に対応する冗長な設計を採用する |
| 冷却モード | 水冷却/空気冷却 |
| IP レベル | IP30 (室内) IP44 (室外) |
| 保存温度 | -40°C+70°C |
| 動作温度 | -35°C+40°C |
| 湿度 | <90% (25°C),冷却がない |
| 高さ | <=2000m (2000m以上はカスタマイズ) |
| 地震強度 | 第8度 |
| 汚染レベル | IV級 |
産業用用途:
制御された環境
温度と湿度が安定した室内電気装置や制御室に設置する.
塵や天候の影響が少なく,長期にわたって安定した動作を保証します.
コンパクトな構造
空間効率の良い設計で 既存のシステムに簡単に統合できます
集中機器管理に便利です
より 容易 な 保守
天候の影響を受けないので メンテナンスと検査は安全で便利です
柔軟な冷却オプション
通常は低騒音レベルの空気や風扇冷却システムを使用します.
高い環境要求
専用の部屋,適切な換気,EMI保護が必要です.
土木工程やインフラストラクチャのコストが高くなります

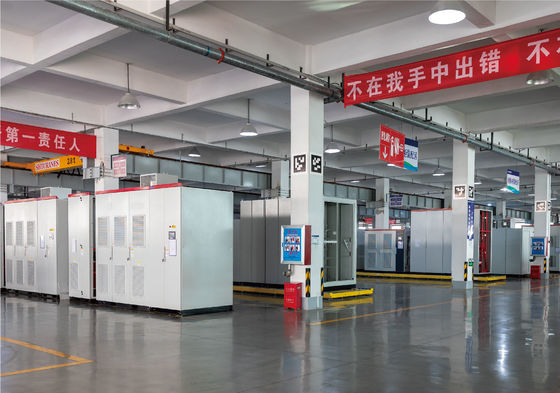

生産基地:ジンチェン道路,経済開発地域,ウェンシャング郡,ジン寧市,山東省,中国
