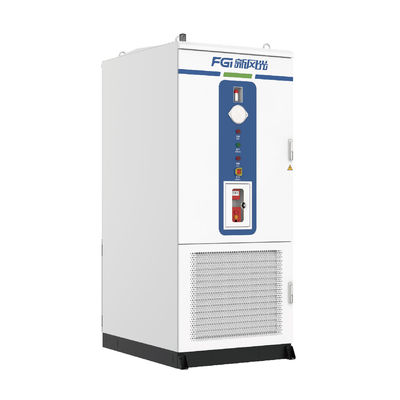

FGIの125kW / 261kWhの液体冷却エネルギー貯蔵システムは,ピークパワーを解除し,商業産業のためのグリッド能力を拡大します

詳細情報

製品の説明

詳細情報

ドキュメント:

20241018 125kW261kWh Commer...ng.pdf

ハイライト:

261kWhのエネルギー貯蔵システム

125kWのエネルギー貯蔵システム

液体冷却エネルギー貯蔵システム

製品の説明

FGI 125kW/261kWh 液体冷却商用および産業用エネルギー貯蔵システム:ピーク電力品質をロックし,発電を最大化し,グリッド能力を拡大する

ピークシェービングとバレーフilling (負荷レベルリング):

わかった電力需要が低い時期 (谷) にエネルギー貯蔵システムを充電し,需要が高かった時期 (ピーク) に放電することで,電力コストを削減し,ネットワーク負荷を均衡させる.

突発的な停電による経済的損失を防ぐための緊急電力:

わかった主電源の切断時に信頼性の高いバックアップ電源として機能し,重要な機器の停止時間,データ損失,そして突然の停電による生産停止.

概要

統合設計この125kW/261kWhの液体冷却産業および商業用エネルギー貯蔵システムは"All In One"デザインを採用し,バッテリーPACK,BMS,PCS,EMS,熱管理,標準化されたキャビネットに.
モジュラーでスケーラブルこのシステムはモジュール式で標準化されており,複数のキャビネットを並列接続することで簡単に拡張することができます.
高性能属性:高効率,高安全性,長寿命,拡張の容易さを強調する先進技術が組み込まれています
プラグアンドプレイ機能:単一のキャビネットは,インストールと操作が簡単で,完全で独立したシステムを形成します.
柔軟な配属このシステムは,工業および商業公園,低電圧配給駅,高速道路サービスエリア,ガソリンスタンド,空港を含むさまざまなユーザー側アプリケーションに適しています.
汎用的な応用シナリオ:統合された太陽光発電の貯蔵と充電,マイクログリッドなどの拡張アプリケーションをサポートします.
複数の動作モード:キャビネットは,ピークバレーアビラージ,反逆流,需要制御,負荷追跡,バックアップ電源を含むさまざまな運用条件をサポートします.
インテリジェントクラウド管理システムにはスマートなクラウドメンテナンス機能があり,複数のレベルの管理機関,カスタムデータレポート,およびパーソナライズされた故障アラートが可能です.

エネルギー貯蔵キャビネットの内部配置

FGIの125kW / 261kWhの液体冷却エネルギー貯蔵システムは,ピークパワーを解除し,商業産業のためのグリッド能力を拡大します 0

主な機能

リアルタイムデータモニタリングエネルギーの生成,貯蔵,消費を追跡し,バッテリーなどの部品 (充電/放電,温度,電圧,電流) から詳細なデータを収集します.
インテリジェントエネルギー制御リアルタイムの需要,グリッド条件 (価格,負荷),計画スケジュールに基づいて充電と放電を最適化します.
予防的な欠陥管理安全な操作を保証するために,潜在的な問題 (過剰充電/放電,温度異常) を検出し警告します. ネットワーク統合によるリモート制御と保護を可能にします.
クラウドベースのリモートO&M:操作データと故障データをクラウドにアップロードし,故障を遠隔で予測し診断し,保守を簡素化します.
利益の可視化エネルギー貯蔵のメリットと電力の情報を表示します.

テクニカル仕様

名前	仕様
単一のエネルギー貯蔵庫	125kW / 261kWh
グループごとに並列装置の最大数	10 単位
グループごとに最大並列容量	1250kW / 2610kWh
作業温度 ((°C)	-20°C~50°C (45°C以上で降温)
保存温度 ((°C)	-20 °C ~ 55 °C
騒音	< 70dB
冷却方法	DC側での液体冷却,AC側での空気冷却
サイクルの時間	6,000回 @25°C,0.5P,90%DOD,70%EOL
検出器のタイプ	温度,煙,H2
寸法 (幅深さ高さ) mm)	10001 3002 400 mm
体重 (T)	2.8
耐腐食性	C4-M
保護レベル	機械全体:IP55
	バッテリーパック:IP67
	PCS:IP20
許容される相対湿度	0~95% RH (凝縮しない)
許容される高度	2 000m
最大システム効率	≥ 88 °C と 0.5 °C
通信プロトコル	Modbus TCP/RTU,IEC104,MQTT について
システム動作モード	ピーク削減と谷の埋蔵
	需要制御
	負荷の追跡
	反流機能
認証	バッテリー GB/T36276-2023
	BMS: GB/T34131-2023
	PCS:GB/T34120-2023
AC側パラメータ (ネットワーク接続)
定数交流電源 (kW)	125
超負荷能力 (kW)	138
配線方法	3P+N+PE
容認される電網電圧範囲 (Vac)	400 (−15% ~ +15%)
容認されるグリッド周波数範囲 (Hz)	50/60 (-2.5~+2.5)
パワーファクター	-0.99~ +099
最大変換効率	≥9 8.5%
不均衡の負荷容量	100%
AC側パラメータ (ネットワーク外)
ネットワーク外交流電圧 (V)	400 (−15% ~ +15%)
AC・オフ・グリッド周波数 (Hz)	50Hz
ネットワーク外の出力電圧の歪み率	≤3%
DC側パラメータ
バッテリータイプ	リチウム鉄リン酸
組み合わせ	1P260S
定数容量 (Ah)	314
定数エネルギー (kWh)	261.248
定数電圧 (V)	832
定額充電と放電率	0.5P
動作電圧範囲 (V)	728 ~ 936 (モノメア2.8 ~ 3.6)
